Pour la science № 461 — ЖК-экран

Статья о том, как работают жидко-кристаллические экраны. Я тут же вспомнил русскую девчонку из Polytechnique на празднике науки. Схема действительно красивая, простая, но не интуитивная.

Начинается рассказ с простого эксперимента. Берём два линейных поляризатора, ставим их перпендикулярно друг другу — вполне ожидаемо, конструкция не пропускает никакой свет. Теперь берём третий поляризатор и ставим его между этими двумя, под углом в 45°. И свет начинает проходить!
В принципе, если посмотреть на формулы, порисовать стрелочки — очевидно, что он должен проходить. Но блин! Мы добавили ещё один слой в структуру, которая уже не пропускала свет — и она стала его пропускать!

Собственно, на этом основывается механизм, поворачивающий поляризацию света на 90°. Более того, чем больше дополнительных слоёв мы туда впихиваем, тем большая часть света проходит через эту конструкцию (каждый последующий поляризатор, расположенный под углом α к предыдущему, пропускает cos²α процентов дошедшего до него света). «Жидкий кристалл» из наших экранов представляют собой такие последовательности фильтров. В свободном состоянии его молекулы образуют поворотную спираль на 90°, каждая молекула работает как поляризатор. А если на кристалл подать ток, то он выровняет расположение всех молекул, и они перестанут разворачивать свет.

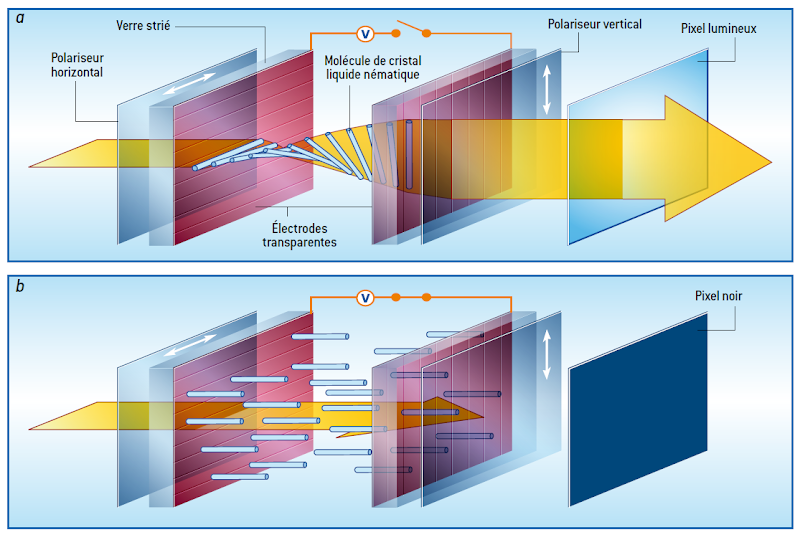

Слой жидких кристаллов помещается между двух перпендикулярных поляризаторов. Таким образом, если напряжение не подано, то кристалл поворачивает поляризацию света, и тот проходит через второй поляризатор (белый пиксель). А если напряжение подано — то поляризацию света ничего не изменяет, и второй поляризатор ожидаемо тушит его.
И вот почему поворот второго поляризатора на 90° (его достаточно просто снять с разобранного экрана) меняет картинку на негатив.

А ещё пишут, что поляризация у солнечных очков практически всегда вертикальная (с киношными 3D-очками ситуация несколько сложнее, я про неё тоже уже писал), но не уточняют, почему. Я думаю, это как-то связано с поляризацией света на бликах (горизонтально расположенная вода). Или что максимальное Солнце — в зените. Надо бы разобраться.
Но факт, поляризация вертикальная. Поэтому поляризацию экранов сделали под 45° — видимо, сразу рассчитывали, что экраны будут ставить и «портретом» и «пейзажем».
